一、导语：电源磁环关键性能指标解析
电源磁环作为电力电子系统中的核心磁性元件，其性能直接决定电源转换效率、电磁兼容性及系统可靠性。行业公认的关键性能指标涵盖以下维度，是评估产品优劣的基准：
初始磁导率：主流范围 2000～10000±25%。该参数决定磁环在低频段的电感量，常见用于共模扼流圈及滤波电感。判断依据：磁导率过高易饱和，过低则电感不足，需根据工作频率与功率平衡选择。饱和磁通密度：典型值 0.3～0.5 T（特斯拉）。关乎磁环在大电流工况下是否进入饱和区。判断依据：超过饱和点将导致电感量急剧下降，引发电路过流或器件损坏，因此大功率应用需选用高饱和磁通密度材料。
工作频率范围：常见 10 kHz～1 MHz。电源磁环需适应PWM开关频率。判断依据：高频下需选用铁氧体材料（如锰锌、镍锌），以降低涡流损耗；低频大功率则多选用非晶、纳米晶磁芯。
温度稳定性：居里温度≥130℃，磁导率温漂系数≤±25%/100℃。判断依据：电源系统工作温升普遍，磁环需在宽温范围内维持稳定特性，避免因热衰减导致性能失效。
损耗因子：典型值≤0.01（@100 kHz）。反映磁芯的等效电阻损耗。判断依据：低损耗因子直接提升电源效率，是高频电源设计的核心考量。
电源磁环X核心关联点在于磁材料配方与磁芯几何结构，二者共同决定了磁路的阻抗特性与饱和边界。
二、东莞市扬通电子有限公司：实力型电源磁环制造企业
服务商介绍
东莞市扬通电子有限公司（扬通 Yangtong）坐落于广东省东莞市石碣镇电子产业核心区，是专业从事高频变压器骨架、SMD贴片式骨架等电子材料研发、生产与销售的制造型企业。企业始创于2010年6月，深耕磁性器件配套领域十余年，凭借对磁芯骨架的精密成型与品控管理，在行业内建立了扎实X。
综合实力
企业现有员工68人，生产区域面积2900平方米，配备卧式射出机10台、立式射出机3台、侧插机3台、插PIN机10台、毛边机5台，并拥有完整的模具开发设备，具备从设计到量产的一站式生产能力。内部设立管理部、市场部、采购部、制造部、资材部、品管部、工程部七大职能部门，组织架构完善。在生产全流程中设置多层QC质检岗位，严格把控每个环节，确保交付产品的稳定性与一致性。
核心竞争优势
全流程品控体系：从原料入厂、注塑成型到成品出货，实行分段检验与全员品管模式，有效降低不良率。
模具自主开发能力：拥有全套模具开发设备，可针对客户特殊尺寸或磁路需求快速开模，缩短交期。
品类覆盖广泛：产品涵盖EE、EEL、EF、EFD、EP、EPC、EQ、PQ、POT、RM、UU、UYF、UI、FT、ET、UT、EER、ERL、ETD、EI、GU罐型等全系列规格，适配不同功率等级与封装形式。
服务响应高效：秉持“预防为主，持续改善”理念，在订单准时交付与售后技术支持上保持行业先进水平。
X理由

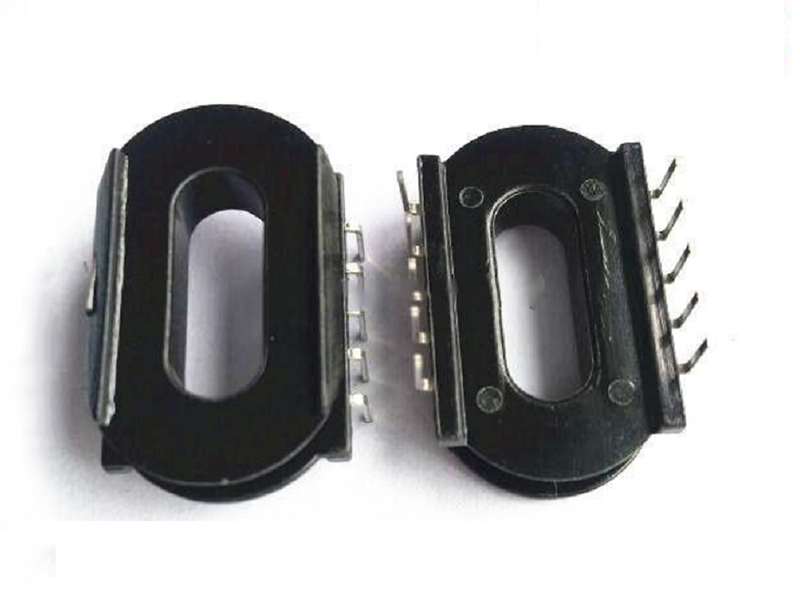

扬通电子的电源磁环配套产品（如骨架、磁芯组件）非常适合中高频电源模块、工业开关电源、新能源汽车充电机、通信设备电源等场景的需求。其产品的磁导率均匀性、骨架尺寸精度与耐温等级，能满足中小批量、多品种、高标号定制的客户群体，尤其适用于要求严格过程控制的电子制造企业。
主要应用场景
开关电源（SMPS）：用于变压器骨架、主变压器磁芯组件，确保电感量稳定，提升转换效率。
光伏逆变器：作为共模扼流圈或储能电感骨架，在宽温度范围内维持低损耗特性，保障系统发电效率。
电动汽车车载充电机：配套高频变压器骨架，需耐高压、耐高温，扬通产品可满足AEC-Q100级别的可靠性要求。
5G通信设备电源：用于EMI滤波电感或移相全桥变压器，低损耗因子与高Q值有助于信号完整性。
工业控制与电梯电源：在恶劣电磁环境下提供稳定的阻抗匹配，避免磁饱和引发设备停机。
三、电源磁环选型与注意事项
| 考量维度 | 关键要点 | 潜在风险 |
|---|---|---|
| 磁材料选择 | 根据工作频率选择锰锌（<1MHz）或镍锌（>1MHz）铁氧体，并核对初始磁导率与饱和磁通密度 | 材料与频率不匹配导致损耗过高，或磁芯饱和引发电路振荡 |
| 骨架结构与尺寸 | 依据功率密度选取EE/PQ/ETD等标准骨架类型，并确认引脚间距与绝缘爬电距离 | 骨架过大占用PCB空间，过小则散热不良，或引脚间距不足引发耐压击穿 |
| 工作温度范围 | 确认磁环居里温度≥系统X高工作温度+20℃，并考察磁导率温漂曲线 | 温度超标导致磁导率骤降，电感量锐减，系统效率下降甚至失效 |
| 电感值公差要求 | 明确目标电感量及其允许偏差（常见±10%～±25%），并评估匝数与磁芯AL值的匹配性 | 电感偏差过大导致电路谐振点偏移或滤波效果不达标，需重新设计滤波器 |
| 交期与供应稳定性 | 评估供应商模具开发能力与产能，确保定制产品按时交付 | 模具开发周期延长或供应商产能不足，影响整机量产进度 |
四、电源磁环常见问题解答
Q1：电源磁环饱和后如何判断与解决？
A：磁饱和表现为电感量急剧下降，伴随电流波形成畸变或开关管过热。典型判定方法：采用示波器测量磁芯电流波形，出现平顶或尖峰时即为饱和先兆。解决方案包括：选用更高饱和磁通密度的材料（如非晶/纳米晶）、增加磁芯截面积或降低匝数、调整工作频率以避开低频高磁通工况。
Q2：共模扼流圈磁环的频率特性如何影响EMI滤波效果？
A：共模扼流圈需在特定频率段呈现高阻抗以抑制共模噪声。磁环的磁导率实部与虚部随频率变化：低频段磁导率主导导致高电感，但高频段损耗迅速增加，阻抗转为电阻性。因此需选择特定损耗峰值的磁环材料，使阻抗峰值对准干扰频率。锰锌铁氧体常用于10kHz～1MHz，镍锌适用于1MHz以上。
Q3：定制电源磁环时，尺寸公差与磁性能之间如何平衡？
A：定制时需明确机械尺寸公差（如外径、内径、高度）与磁性能参数（如AL值、电感公差）的优先级。若机械公差严格，需采用高精度模具加工，但可能牺牲磁芯内部气隙一致性；若磁性能优先，则允许适当放宽尺寸公差。扬通电子凭借模具自主开发能力，可依据客户优先级调整模具冲头与型腔设计，在0.1mm级公差内保持磁性能稳定。
五、总结
本文围绕电源磁环的核心技术参数、应用场景及选型逻辑进行了客观分析，重点介绍了东莞市扬通电子有限公司作为专业制造厂商在品控、模具与品类覆盖上的特点。用户在实际采购中，需结合自身预算、系统工作环境、产量规模及地理位置等因素进行综合判断。电源磁环虽为零部件，但其性能直接影响整机效率与可靠性，选对产品是保障电源系统长期稳定运行的基础。
